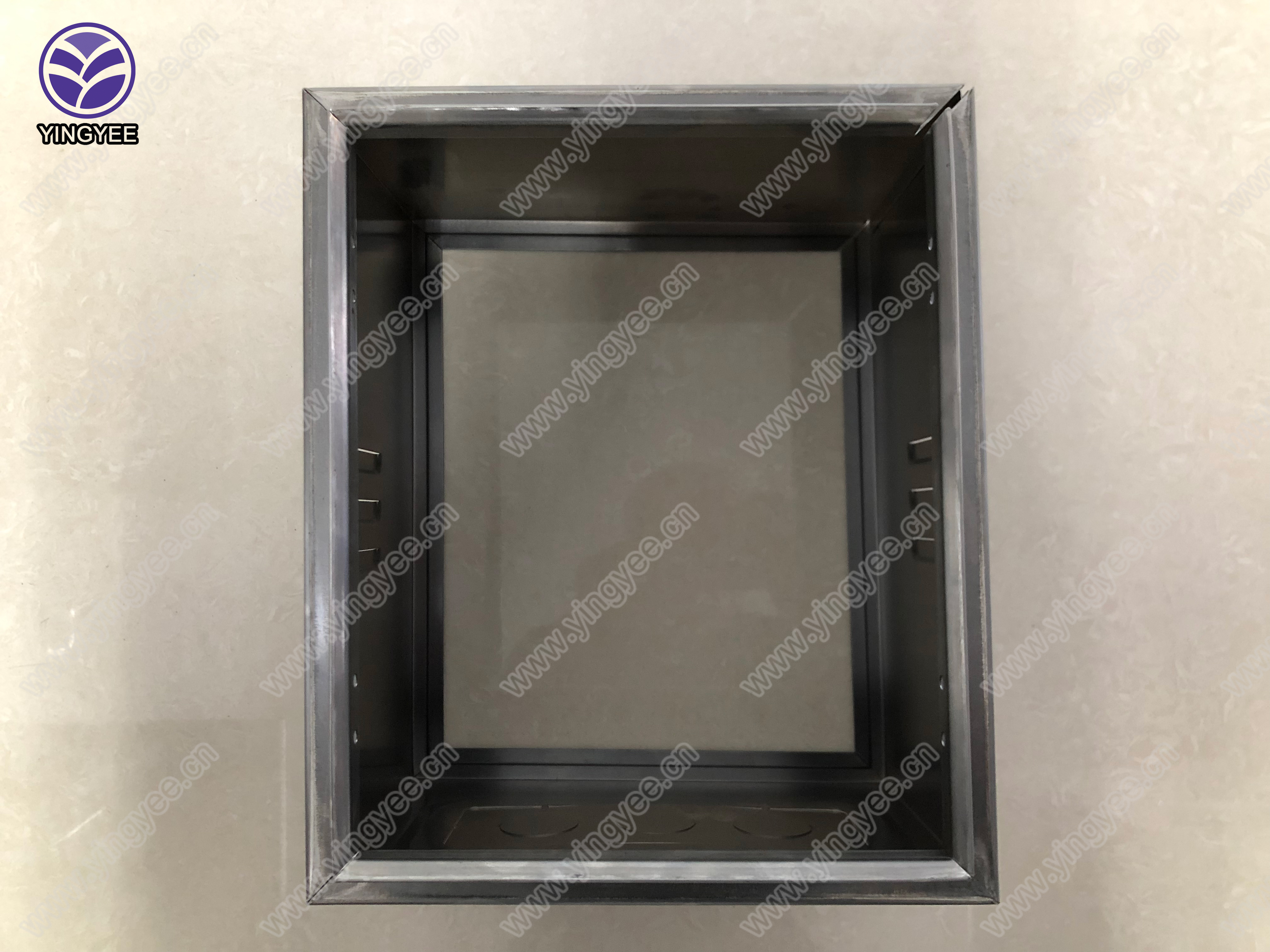

လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးပစ္စည်း
အတိုချုံးဖော်ပြချက်-
အလှဆင်ကိရိယာ
ကွိုင်အကျယ်: ≤462mm;
ပစ္စည်းအထူ 0.6mm;
ပစ္စည်းလိပ်အတွင်းပိုင်းအချင်း: ≥φ450mm;
Max.OD Coil: φ1200mm;အလေးချိန်: ≤3T;Spindle အလယ်ဗဟိုအမြင့်: 650mm
မြေအရွယ်အစား (အလျား x အနံ) 1200x1000mm
Traction နှင့် Leveling စက်
အလုပ်လိပ်အရေအတွက်- ၁၁ လိပ် အဆင့်ညှိခြင်း။
၎င်းတွင် pinch roller နှင့် leveling roller ပါ၀င်ပါသည်။pinch roller ကိုတစ်ဦးချင်းစီချိန်ညှိနိုင်သည်။အစာကျွေးခြင်း၏အဆုံး
အဆင့်ညှိခြင်းစက်တွင် လမ်းပြပြားချပ်ချပ် လှည့်စက်တစ်စုံနှင့် လမ်းပြဒေါင်လိုက် ကြိတ်စက် နှစ်စုံတို့ တပ်ဆင်ထားသည်။ဒေါင်လိုက် လမ်းညွှန်သည်။
Rollers များသည် အလယ်ဗဟိုတွင် ရွေ့လျားနိုင်ပြီး တစ်ချိန်တည်းတွင် ရွေ့လျားနိုင်သည်။
အဆင့်မြှင့်စက်၏ အချင်း- 60MM
အဆင့်မြှင့်စက်များကြားအကွာအဝေး- 65MM
NCF-500 Servo Feeder
လုပ်ဆောင်ချက်- ဆွဲငင်ခြင်း၊ အစာကျွေးခြင်းနှင့် ထုဆစ်ခြင်းအတွက် အလုပ်ခွင်၏ အရှည်နှင့် အလုပ်လိုအပ်ချက်များကို တိုင်းတာပါ။
ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာအင်္ဂါရပ်များ- ဆွဲငင်တုံး အတွဲနှစ်တွဲ၊ ဆွဲငင်အား ကြိတ်စက် လျှော့ချချိန်ညှိကိရိယာ၊ ဖရိန်၊ ဆာဗာမော်တာ စသည်ဖြင့်၊
Servo မော်တာထိန်းချုပ်မှု- ပုံသေအလျားကျွေးခြင်း၊
LCD ထိတွေ့မျက်နှာပြင်- အမျိုးမျိုးသော နည်းပညာဆိုင်ရာ ဘောင်များကို ပြောင်းလဲသတ်မှတ်ရန် လွယ်ကူသည်။
ကန့်သတ်ချက်-
(1) စာရွက်၏ အမြင့်ဆုံး ဖြတ်သွားသော အကျယ်မှာ 462mm ဖြစ်သည်။
(၂) အစာကျွေးခြင်းနည်းလမ်း- Servo ကျွေးခြင်း။
(၃) ထိုးချိန်အလိုက် အစာကျွေးချိန်

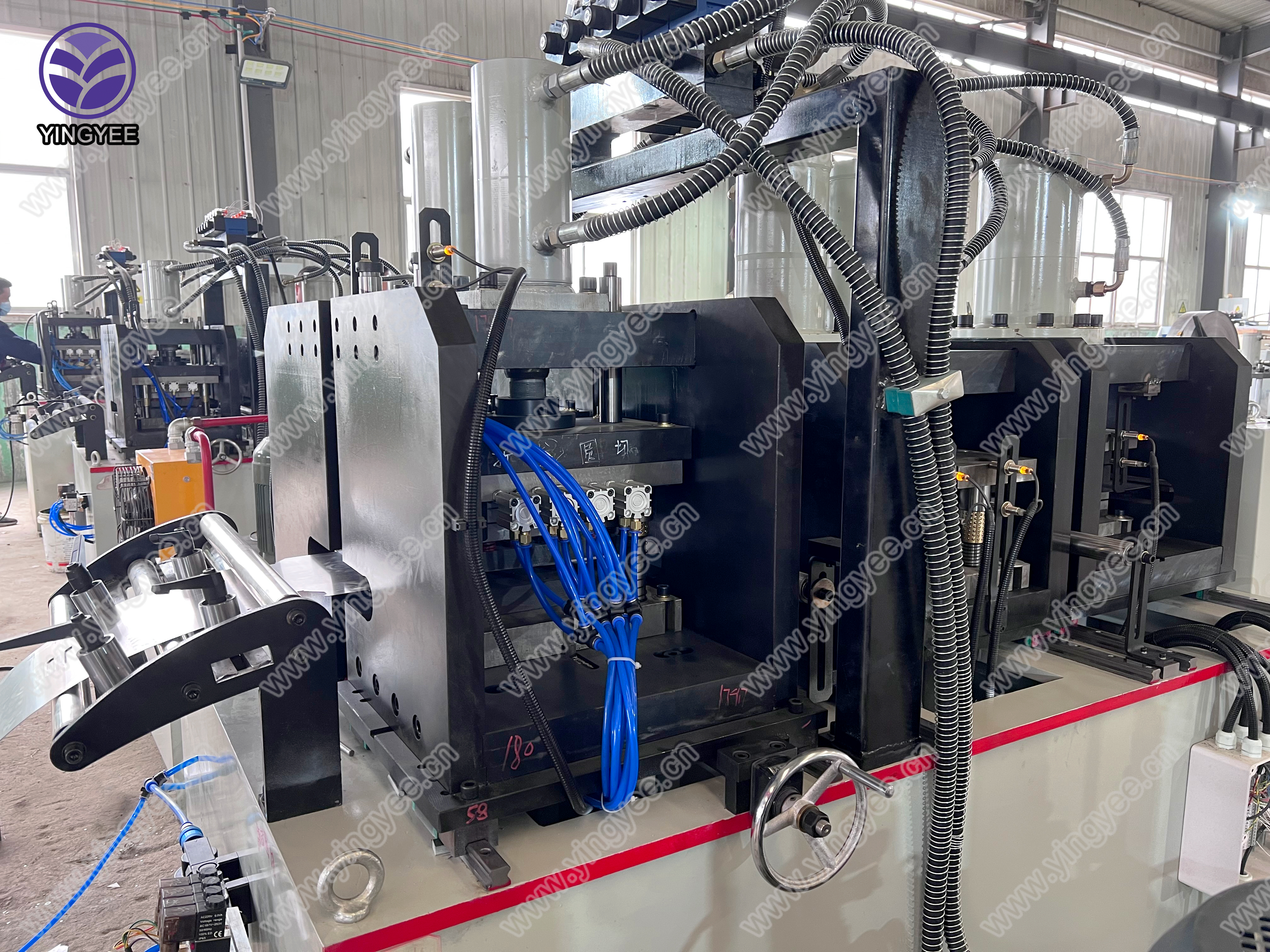

Punching စနစ်
1. ဟိုက်ဒရောလစ်ဖောက်စက် 4 ခုဖြင့် ဖွဲ့စည်းထားသည်။
2. အစိတ်အပိုင်း: အခြေစိုက်စခန်း၊ ဟိုက်ဒရောလစ်ဖိအားကိရိယာ၊ ဟိုက်ဒရောလစ်စနစ်၊ စသည်တို့။
3. Parameter: (1) အဆင့်သတ်မှတ်ဖိအား 16Mpa-25 Mpa
(၂) ပါဝါ 7.5KW
4. လုပ်ဆောင်ချက်- 2F ဘုတ်၏ လိုဂိုနှင့် ချိတ်/ဖြတ်ထောင့်ကို အပြီးသတ်ပါ။
လက်တစ်ဖက်တည်း ပလပ်ဖွဲ့စည်းခြင်းအတွက် စာရွက်တစ်ရွက်ကို ပံ့ပိုးပေးရန် 1F ဘုတ်၏ လိုဂိုနှင့် ချိတ်/ဖြတ်ထားသော အကွက်များကို ဖြည့်ပါ။

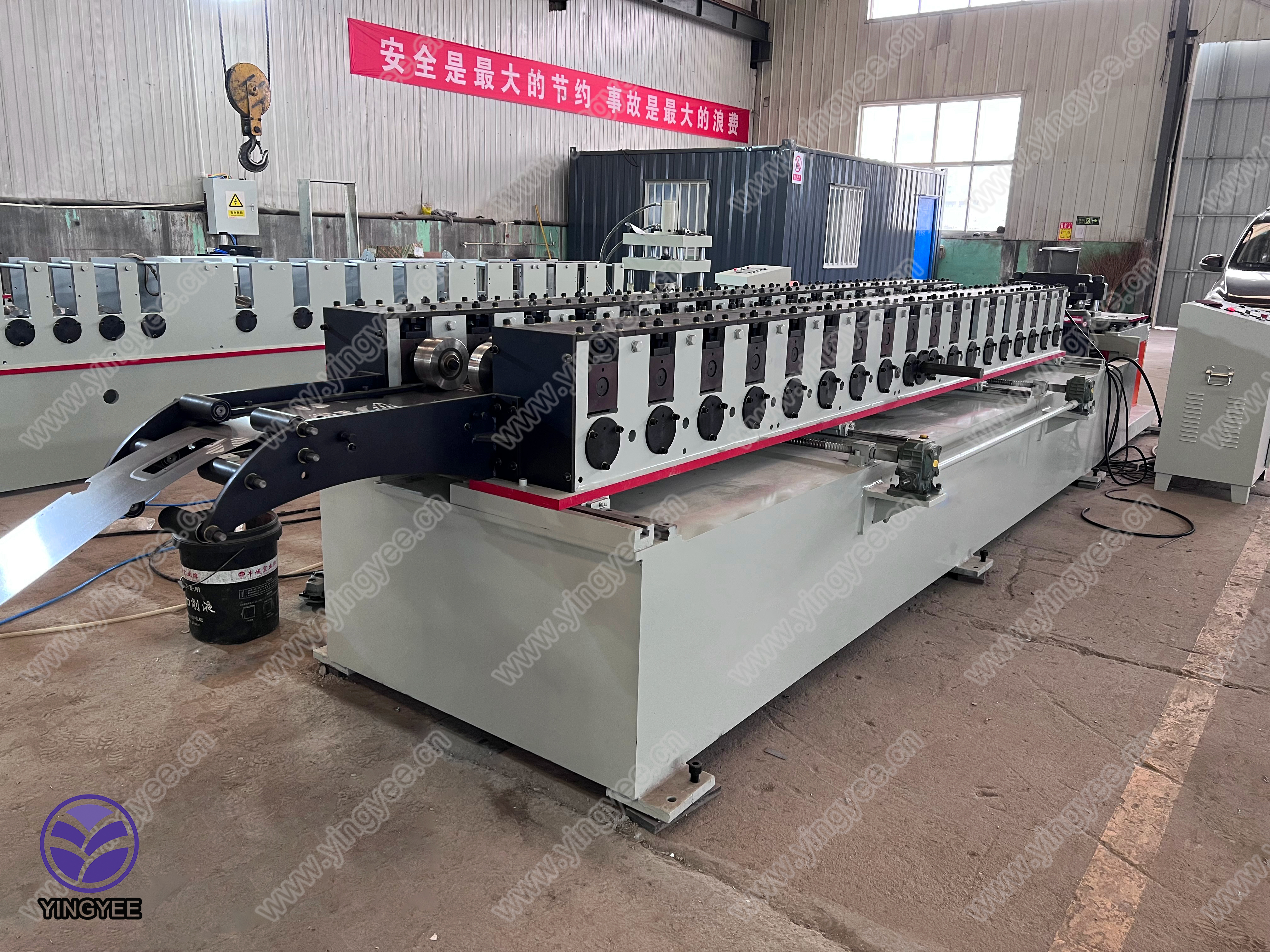

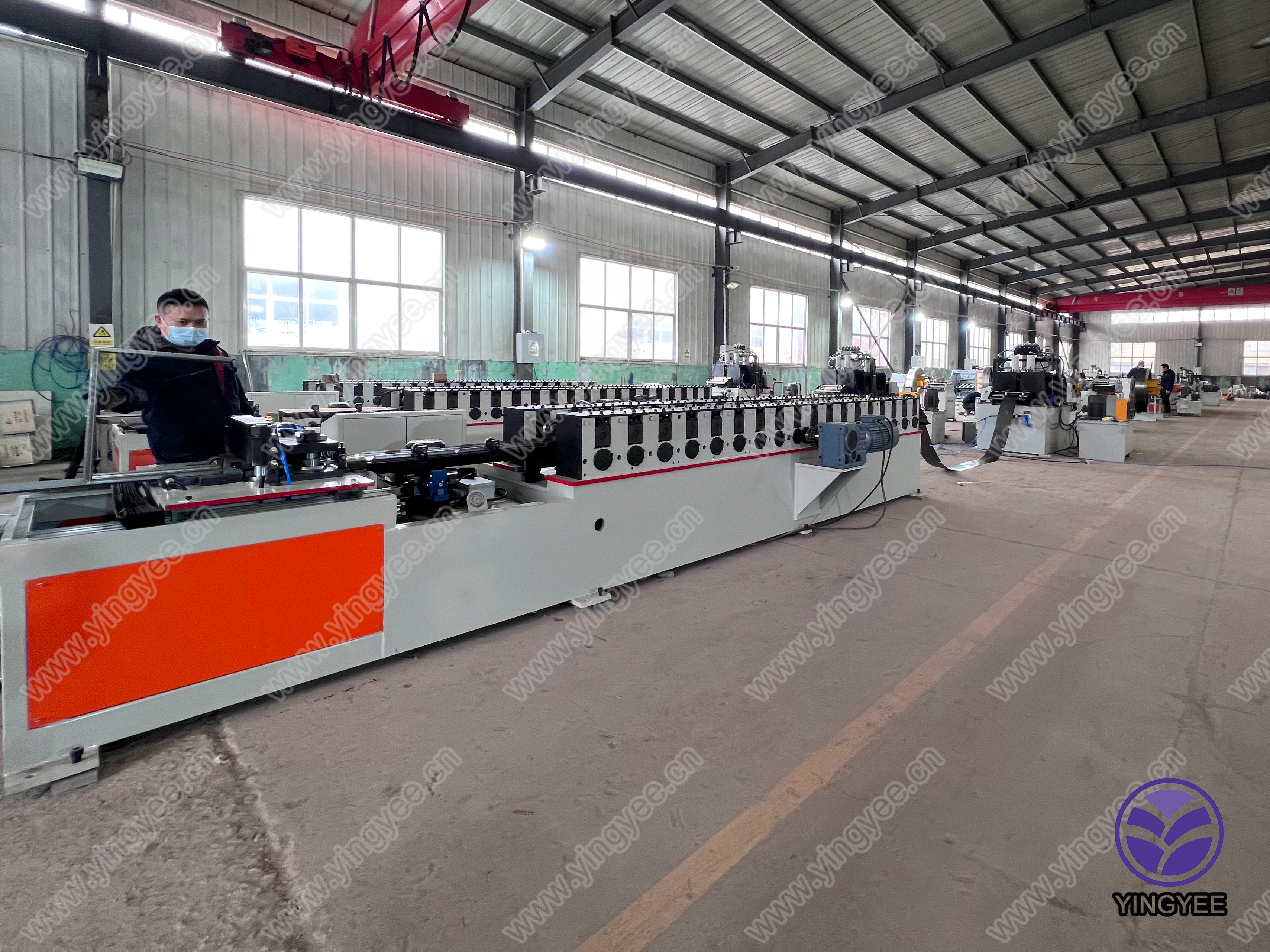

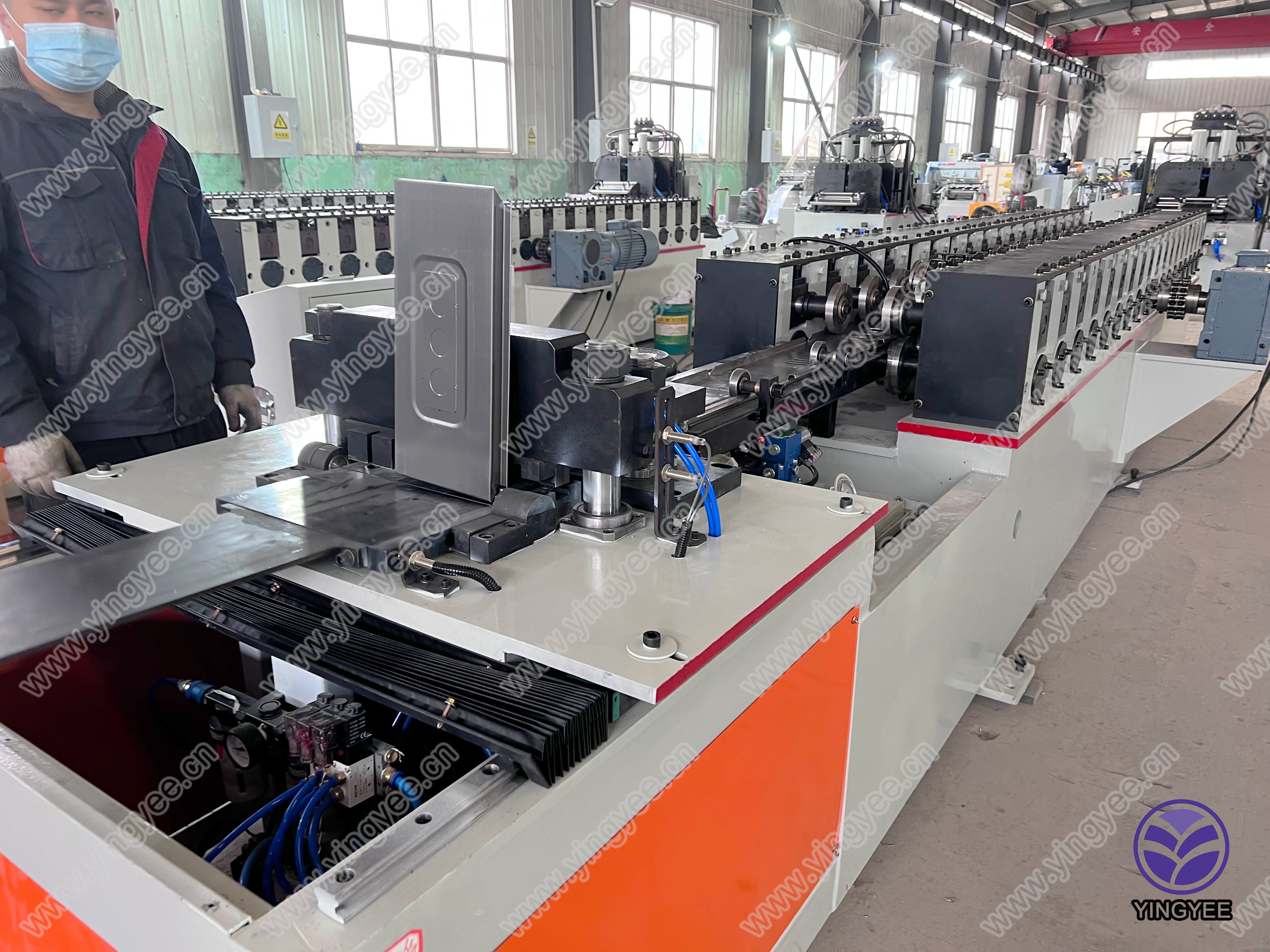

လှိမ့်စက်
Fundo F2 အတွက် စက် 1- Torii သည် shaft မှတဆင့်
ဖွဲ့စည်းပုံ + cantilevered host ဖွဲ့စည်းပုံ;စဉ်ဆက်မပြတ် ဖြည့်စွက်စာ ဖြည့်သွင်းခြင်း
Fundo F1 အတွက် စက် 2- Torii သည် ရိုးတံတည်ဆောက်ပုံ + ကြမ်းပြင်ဖြင့် တန်ဆာဆင်ထားသော ဖွဲ့စည်းပုံ၊စာရွက်တစ်ရွက်ကို လက်ဖြင့် ပလပ်ဖြည့်ကျွေးပါ။
များခြင်း။
ဖွဲ့စည်းပုံ- အမြန်ပြောင်းလဲခြင်း အမျိုးအစား ချိန်ညှိမှု ယန္တရား။အိပ်ရာသည် ဂဟေဆော်ထားသောဖွဲ့စည်းပုံနှင့် စိတ်ဖိစီးမှုကို သက်သာရာရစေသည့် ကုသမှုကိုခံယူသည်။ဂီယာ 45 ကိုလက်ခံသည်။
သံမဏိမာကျောသောသွားမျက်နှာပြင်;
မြင့်မားသောခိုင်ခံ့မှု၊ မာကျောမှု၊ တိကျမှု၊ မြင့်မားသောဝန်ဆောင်မှုသက်တမ်း။
ကန့်သတ်ချက်များ-
(1) ကုန်ကြမ်းအထူ 0.6mm (σs≤260Mpa သောအခါ)
(2) ကုန်ကြမ်းအကျယ် ≤462mm (ချိန်ညှိနိုင်သော)
(၃) ဖြတ်သန်းမှုများ- စက်ဖွဲ့စည်းခြင်း ①: 17 ဖြတ်သန်းမှုများ၊စက်ဖွဲ့စည်းခြင်း ②: 12 ဖြတ်သန်း
(4) မော်တာပါဝါ 5.5kw, ကြိမ်နှုန်းပြောင်းလဲခြင်းမော်တာ
(5) ဂီယာမုဒ် ဂီယာဂီယာ
(၆) ကြိတ်စက်အမြန်နှုန်း 0-12m/min
(7) Roll material Cr12 မီးငြိမ်း HRC56°-60°

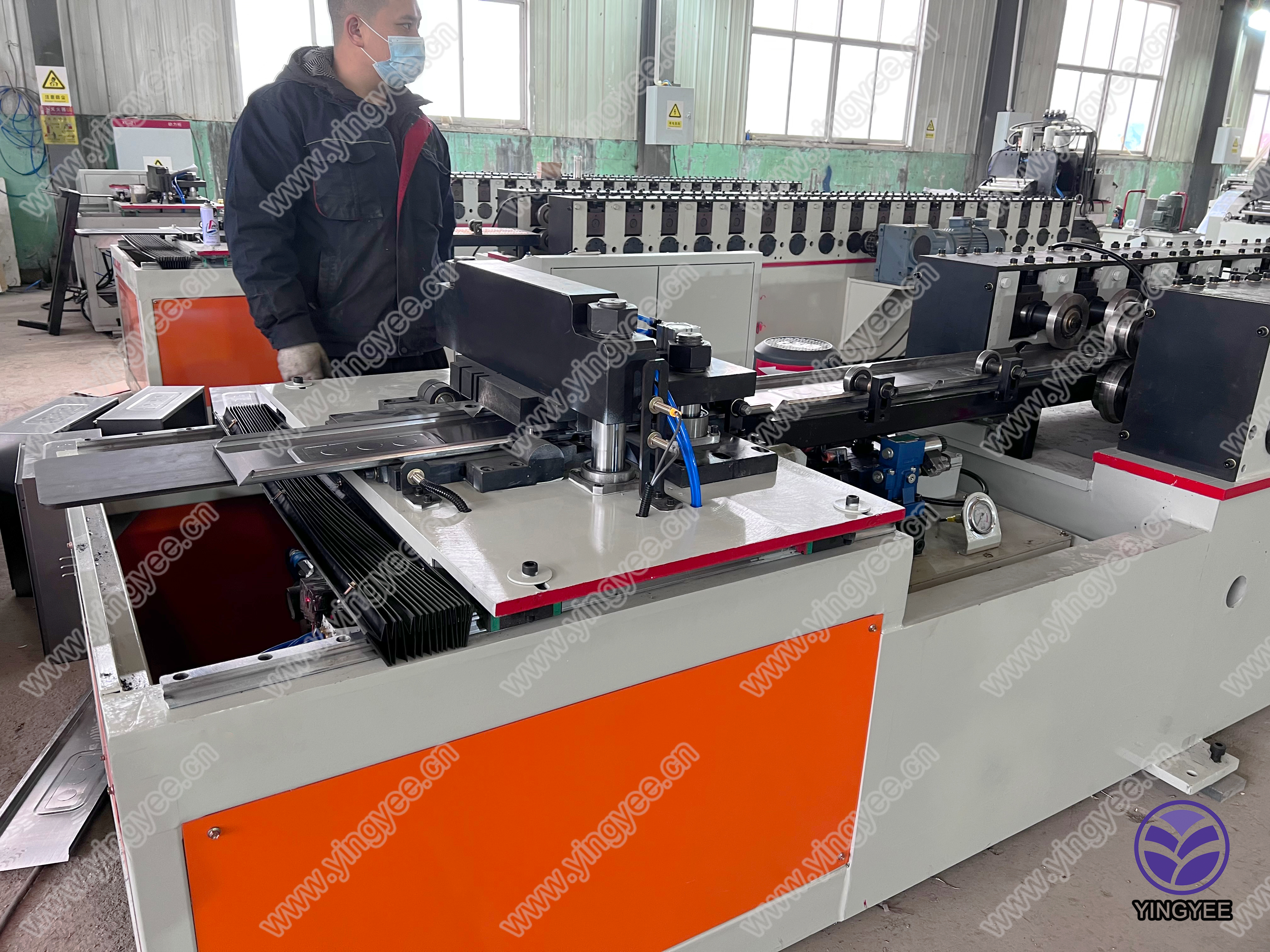

အလိုအလျောက်ဟိုက်ဒရောလစ်လမ်းကြောင်းဖြတ်တောက်ခြင်းစက်
လုပ်ဆောင်ချက်- အရွယ်အစား လိုအပ်ချက်အရ အအေးခံထားသော ပရိုဖိုင်ကို အွန်လိုင်းတွင် အလိုအလျောက် ဖြတ်ပြီး ကွေးညွှတ်ပါ။
ပုံစံ-
ဖြတ်တောက်ခြင်းခေါင်း- ဆလင်ဒါ၊ ထိပ်ပြား၊ ကော်လံ၊ အောက်ခြေပန်းကန်။
စက်ကိုယ်ထည်- ပန်းကန်ပြားများ၊ ဘီးများ၊ ပုဆဆများ၊ ဖရိန်ကိုယ်ထည်များ၊ ကြားခံများ၊ အောက်ခံအလင်းတန်းများ စသည်တို့။
ကန့်သတ်ချက်များ-
(၁) အများဆုံးဖြတ်သည့်အပိုင်း (အလျား×အနံ) 433×16mm
(၂) မြေအရွယ်အစား (အလျား×အနံ): 1000mm×800mm
(3) ဟိုက်ဒရောလစ်ပါဝါ: 4kw
လက်ခံစားပွဲ
ဖွဲ့စည်းပုံ: roller အမျိုးအစား, ပါဝါမရှိ;အိပ်ရာ၊ ထောက်၊ roller shaft၊
လျှပ်စစ်ထိန်းချုပ်မှုစနစ်
လိုင်းတစ်ခုလုံးသည် PLC ထိန်းချုပ်မှု၊ LCD touch ကိုလက်ခံသည်။
မျက်နှာပြင်၊ လူ-စက်မျက်နှာပြင်။
လုပ်ဆောင်ချက်-
(၁) အပိုင်းအရှည်၏ ဒစ်ဂျစ်တယ် ဆက်တင်။
(၂) အစိတ်အပိုင်းများ၏ အရှည်ကို ချိန်ညှိနိုင်သည်။
(၃) စက်လည်ပတ်မှု အခြေအနေကို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်စစ်ဆေးခြင်း။
လုပ်ဆောင်မှုပုံစံ နှစ်မျိုးရှိသည်- manual/automatic
လက်စွဲအခြေအနေတွင်၊ ပြုပြင်ထိန်းသိမ်းရန် အဆင်ပြေသည့် stand-alone စက်အဖြစ် လည်ပတ်နိုင်သည်။အလိုအလျောက်အခြေအနေတွင်၊
ထုတ်လုပ်မှုလိုင်းတစ်ခုလုံးကို လုပ်ဆောင်ပြီး လုပ်ငန်းစဉ်စတင်သည်။
လိုင်းတစ်ခုလုံးပေါ်ရှိ အရေးပေါ်ရပ်တန့်ခလုတ်များ၊ အရေးပေါ်မတော်တဆမှုများကို ကိုင်တွယ်ရလွယ်ကူပြီး ပစ္စည်းကိရိယာများ၏ ဘေးကင်းမှုကို သေချာစေသည်။
အော်ပရေတာများ
